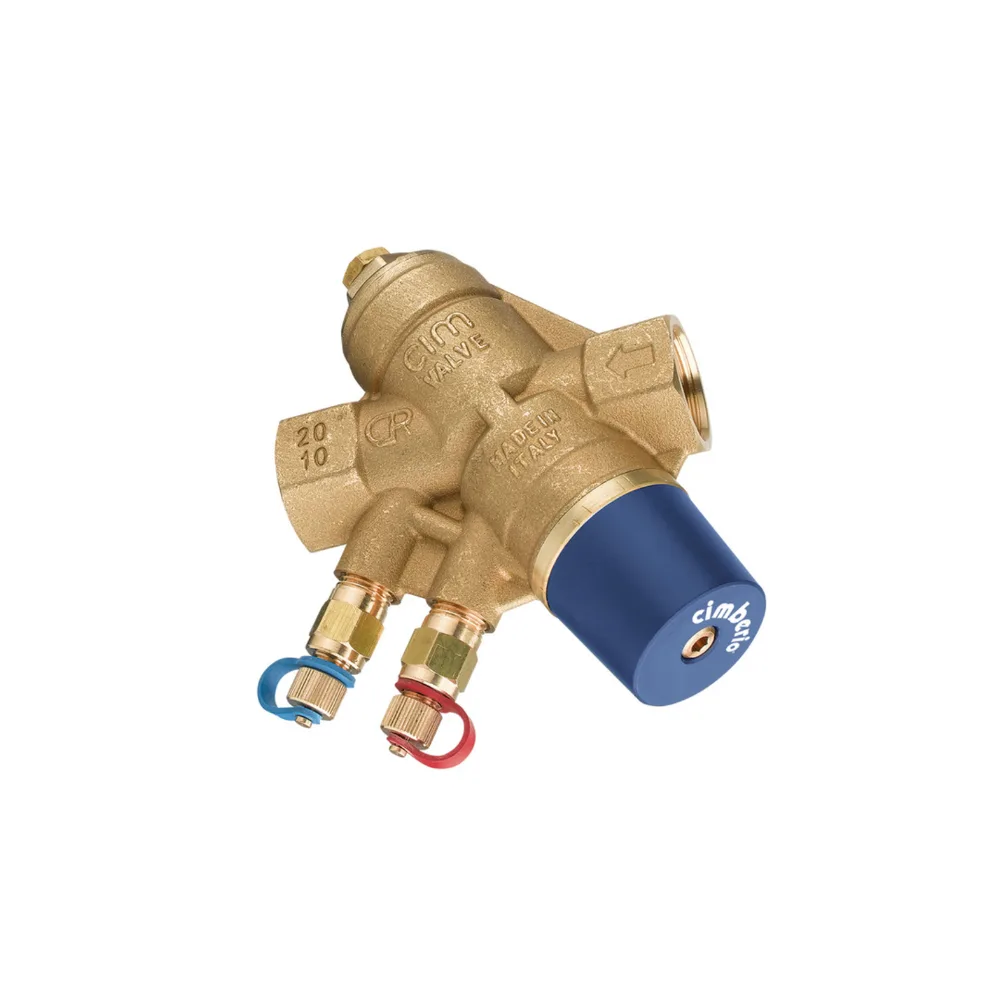

Cim 767 to zawory równoważące, przeznaczone do automatycznej regulacji ciśnienia różnicowego pomiędzy dwoma punktami instalacji. Przepływ przez każde z odgałęzień instalacji może się zmieniać w zależności od miejscowego zapotrzebowania na ciepło. Jako że wartość przepływu zależy od Δp, głównym zadaniem Cim 767 jest utrzymanie stałego przepływu nominalnego przez działające w danej chwili odbiorniki, bez względu na to czy inne z nich są częściowo lub całkowicie zamknięte.
Automatyczny regulator i stabilizator ciśnienia różnicowego
KOD: 767
| DN | Przepływ [l/h] | Cena katalogowa netto (PLN) | Dostępność |
|---|---|---|---|
| 1/2" (LP) | 50÷600 | 1 271,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 1/2" (HP) | 100÷1200 | 1 271,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 3/4" (LP) | 100÷1000 | 1 279,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 3/4" (HP) | 150÷2000 | 1 279,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 1" (LP) | 600÷2500 | 1 663,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 1" (HP) | 700÷4200 | 1 663,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 1"1/4 (HP) | 1000÷5000 | 1 723,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 1"1/2 (HP) | 3000÷8000 | 2 514,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
| 2" (HP) | 5000÷15000 | 2 730,00 | na zamówienie (czas oczekiwania ok. 4 tyg.) |
Do pobrania:
- Swobodna regulacja i stabilizacja ustawionego Δp na początku oraz końcu obwodu instalacji.
- Pomiar ciśnienia różnicowego poprzez króćce pomiarowe na zaworze.
- Redukcja szumów akustycznych, gdy instalacja jest w warunkach nadciśnienia.
- Obniżenie kosztów równoważenia instalacji, zwiększenie oszczędności energii, podniesienie komfortu użytkowania.
- Łatwe płukanie instalacji dzięki szybkiej i prostej metodzie wyjmowania wkładki regulacyjnej z korpusu zaworu.
- Zmniejszenie zabudowy dzięki zwartej konstrukcji zaworu oraz braku wymagań prostych odcinków rur na przyłączu dla uzyskania liniowego przepływu.
ZASADNICZE CHARAKTERYSTYKI:
Prob = 1,6 MPa
Trob = -10°C ÷ +120°C
Model LP (Low Pressure – Niski Przepływ): zakres ciśnienia różnicowego – 5 ÷ 30 kPa
Model HP (High Pressure – Wysoki Przepływ): zakres ciśnienia różnicowego – 20 ÷ 60 kPa (1/2″ – 1″), 20 ÷ 80 kPa (1″1/4 – 2″)
Czynnik roboczy: woda, glikol i inne czynniki nieagresywne
